Теплоізоляція дахів та мансард

Покрівлі бувають скатні, мансардні і плоскі. Найбільш поширеними в нашому регіоні є скатні і мансардні покрівлі.

Скатна покрівля

В більшості випадків скатні горищні дахи влаштовують неутеплені, утеплюються тільки підлоги горища. Якщо ж горище використовується в якості експлуатованого приміщення, тоді по схилах покрівлі прокладається теплоізоляцінний матеріал (мал.1.1, мал.1.2).
Теплоізоляція при влаштуванні теплою покрівлі може бути в один або кілька шарів, причому загальна товщину шару утеплювача для даху, як правило, повинна бути не менше 100 мм.

Мансарда

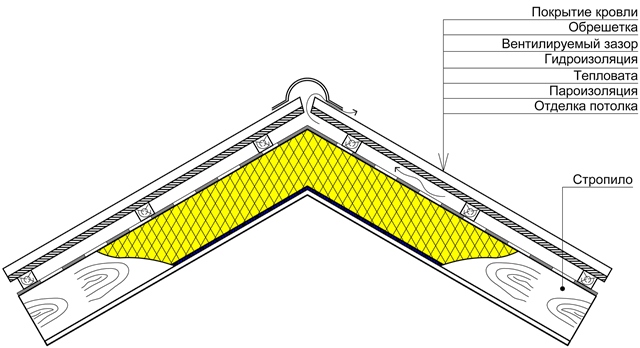

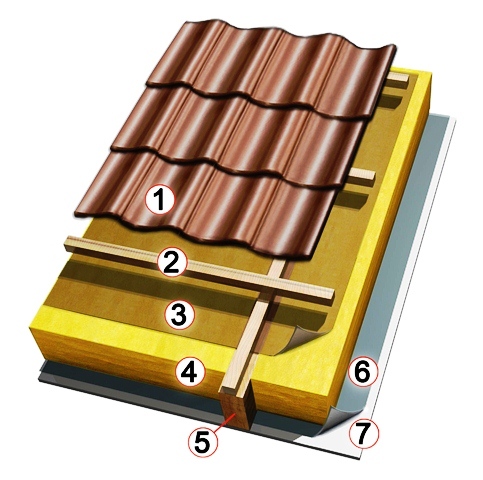

1 Покриття покрівлі
2 Обрешітка
3 Гидроізоляція
4 Тепловата
5 Стропила
6 Пароізоляція
7 Обробка стелі


Рис.1.1 Схема утеплення скатної крівлі                                              Мал.1.2 Утеплення скатної покрівлі

Для забезпечення гарної теплозахисту теплуватим повинна укладатися безперервно, з тим, щоб не утворювалися "містки холоду ". При утепленні горищних перекриттів теплуватим повинна укладатися на зовнішню стіну, перекриваючи собою вертикально розташований утеплюючий шар стіни. При влаштуванні теплоізоляції в кілька шарів шви плит необхідно влаштовувати вразбежку. З огляду на негативне вплив вологи на теплоізоляційні характеристики матеріалів, утеплювач необхідно захистити від зволоження водяними парами, що містяться в повітрі приміщення, шаром пароізоляційного матеріалу, розташувавши його з внутрішньої (Нижньої) сторони утеплювача.

Для видалення вологи, що потрапила з якихось причин в теплоізоляційний матеріал, між утеплювачем і зовнішнім (Гідроізоляційним) шаром покрівельного покриття слід передбачити вентильований повітряний прошарок.
При влаштуванні теплоізоляції в кілька шарів шви плит необхідно влаштовувати вразбежку. вентиляційний зазор для забезпечення циркуляції повітря показаний на Мал. 1.3.

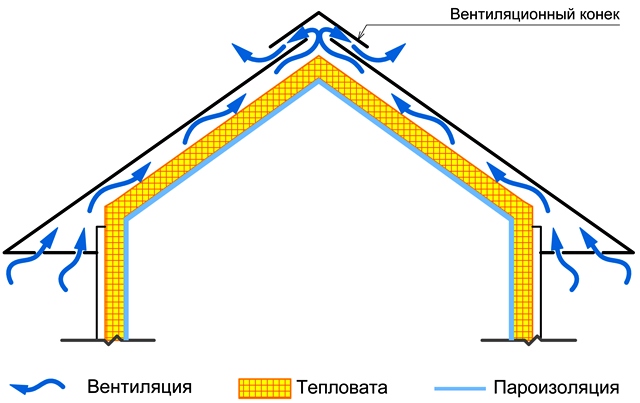

Мал.1.3 Схема руху повітря утепленої мансарди

Плоска покрівля

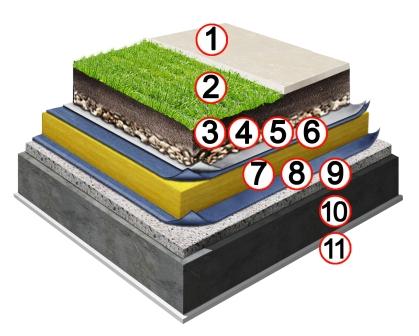

Традиційне підставу під плоску покрівлю - це залізобетонні плити покриття або залізобетонне монолітне покриття (мал.2.1, мал.2.2, мал.3.1, мал.3.2).

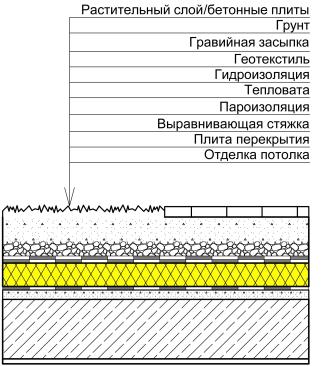

1 Рослинний шар
2 Плитка
3 Грунт
4 Гравійна засипка
5 Геотекстиль
6 Гідроізоляція
7 Тепловата
8 Пароізоляція
9 Вирівнююча стяжка
10 Плита перекриття
11 Обробка стелі

Мал.2.1 Схема утеплення експлуатованої покрівлі      Мал.2.2. Утеплення експлуатованої плоскої покрівлі

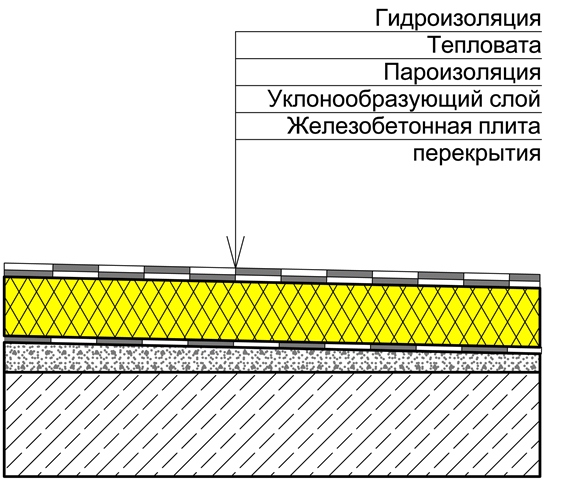

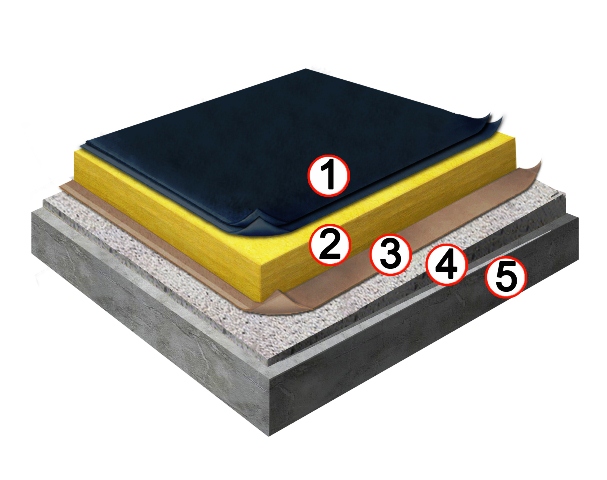

1 Гидроізоляція
2 Тепловата
3 Пароізоляція
4 Похилоутворюючий шар
5 Плита перекрття

Мал.3.1 Схема утеплення по бетонній основі                Мал.3.2 Утеплення по бетонній основі

Найбільш проста конструкція утеплення плоскої покрівлі - це одношарове утеплення. Для одношарової ізоляції в якості ізоляційного шару застосовуються плити з кам'яної вати середньою щільністю 135 - 160 кг / м ³.

В якості підстави можуть використовуватися і інші конструкції: наприклад, профільовані настили (мал.4.1, мал.4.2).

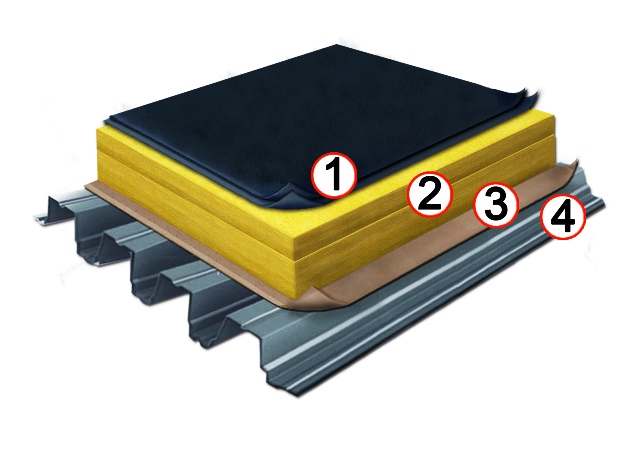

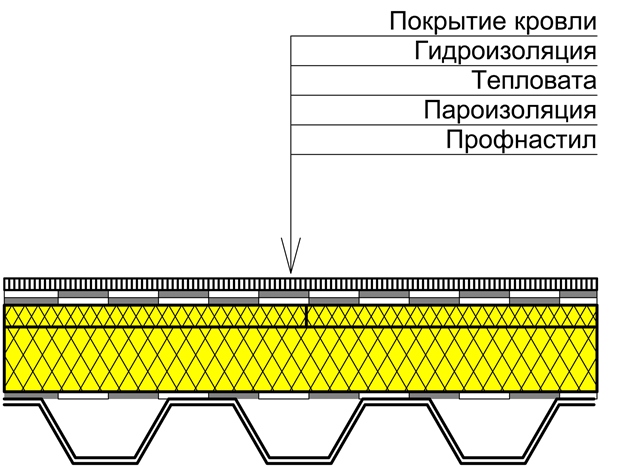

1 Гідроізоляція
2 Тепловата
3 Пароізоляція
4 Профлист

Мал.4.1 Схема утеплення по профнастилу                 Мал.4.2 Утеплення по профнастилу

При будівництві конструкцій сполучення стіни і покриття уникайте наступних, що викликають утворення містків холоду помилок:
1. Збіг вертикальних і горизонтальних швів різних архітектурних елементів.
2. Криві і викривлені балки і опори каркаса створюють в ізоляційному шарі повітряні канали для проходу холодного повітря.
3. Ізоляційний матеріал нещільно притиснутий до теплої поверхні покриття.
4. На об'єкті реконструкції: додатковий шар теплоізоляції стіни не доходить до шару ізоляції покриття.

При монтажі ватяних матеріалів не рекомендується їх стискати. Коли матеріал укладається між крокв, він повинен бути укладений рівно, без вигину (мал.5).

Мал.5 Правила укладки утеплювача
